VRV системы Daikin
В 1982 году Компания Daikin разработала и начала внедрять мультизональную систему кондиционирования VRV. Сама аббревиатура VRV обозначает Variable Refrigerant Volume что дословно переводится как изменяемый объем хладагента. В нашем случае это система кондиционирования с одним мощным наружным блоком и несколькими внутренними в которой осуществляется регулируемая подача хладагента в каждый внутренний блок кондиционера в зависимости от тепловой нагрузки и установленных параметров в конкретном помещении.
Само появление мультизональных систем стало технически возможным после разработки и начала производства инвертора. Инвертор это электронное устройство, которое благодаря преобразованию электрической энергии, позволяет плавно регулировать производительность компрессора и как следствие появилась возможность гибко регулировать объем хладагента требуемый для независимой работы внутренних блоков системы.
Подробно о основных этапах развития технологических решений VRV систем Daikin можно ознакомиться на странице История развития VRV систем Daikin
 |
Технически VRV система представляет собой систему кондиционирования имеющей один или несколько наружных блоков и множество внутренних. Наружные и внутренние блоки соединены между собой общей системой трубопроводов для подачи хладагента. В каждом внутреннем блоке установлен электронный расширительный клапан, который по сигналу с платы управления внутреннего блока подает определенное необходимое в данный момент количество хладагента на испаритель внутреннего блока VRV дайкин. Все блоки системы связаны между собой управляющим кабелем, и главная плата управления размещенная в наружном блоке VRV системы осуществляет контроль и управление всей системой. Такая конструкция позволяет производить установки параметров работы внутренних блоков VRV системы независимо друг от друга, в зависимости от функционального назначения обслуживаемого VRV кондиционером помещения. При включении система автоматически проверяет работоспособность элементов системы, в аппаратной части VRV системы реализована функция само диагностики, которая осуществляет контроль за работой системы и в случае появления неисправностей позволяет их оперативно обнаруживать и устранять.
|
Множество типов внутренних блоков VRV системы, дает значительную свободу при проектировании системы климатического обеспечения здания. VRV системы применяются для кондиционирования различных административных и общественных помещений, помещений офисов, гостиниц, ресторанов, магазинов, спортивных и культурно развлекательных центров, коттеджей, жилых комплексов.
Не менее значимым преимуществом VRV системы, это более значительные допустимые протяженность фреоновых магистралей и перепады по высоте между наружным и внутренним блоками системы, по сравнению с классическими системами. Так внутренний блок системы VRV может быть удален на 165 метров, суммарная длинна трубопроводов VRV системы может достигать тысячи метров, а перепад по высоте 90 метров, напротив технологический предел классических систем кондиционирования составляет 75 метров длинны трубопровода и не более 30 метров перепад по высоте. Это особенно актуально в условиях плотной городской застройки, когда зачастую присутствуют ограничения на размещение наружных блоков.
|
 |
«Умный дом». Вы много раз слышали такое выражение и считали это чем-то из ряда фантастики? На самом деле управлять одним пультом можно всеми системами жизнеобеспечения. Поможет в этом высокотехнологичное оборудование корпорации Daikin. Стоит задать в программе желаемые параметры, как в комнате поменяется не то, что освещение и тепло, а климат в целом. Совершенно неважно при этом, где вы живете. Даже в задыхающемся от выхлопов мегаполисе реально вдохнуть полной грудью свежесть лесов, водопадов и горных рек. Если, конечно, подключить центральную интеллектуальную систему кондиционирования Hi-VRV фирмы Daikin.
В современном мире большинство зданий (офисных и торговых центров, банков, отелей) имеет значительную площадь остекления. Это неминуемо приводит к интенсивному нагреву помещений солнечными лучами днем. А вечером и в утренние часы возникает потребность в нагреве воздуха. Центральная интеллектуальная система кондиционирования Hi-VRV поможет отследить температурные колебания в течение суток и обеспечит комфортное пребывание людей в помещениях.
Свои «интеллектуальные» качества система кондиционирования в полной мере смогла реализовать после объединения с системой вентиляции и компьютерного управления. Нагрев или охлаждение, увлажнение или осушку, очистку, вентиляцию и обогащение кислородом – все это обеспечивает простая и удобная в использовании центральная интеллектуальная система кондиционирования Hi-VRV. К одному наружному блоку можно подключать до 20 внутренних, работающих в различных режимах одновременно.
Система кондиционирования Hi-VRV функционирует в режиме живой природы, то есть насыщает воздух кислородом и заряженными ионами ровно в той пропорции, что оптимальна для естественной, а не городской среды. Многоступенчатая фильтрация делает воздух помещения абсолютно чистым, поэтому совершенно непроизвольно появляется ощущение, что вы попали в заповедный уголок дикой природы.
Своевременное увлажнение слишком сухого воздуха, кстати, не просто создаст в доме комфортные условия, но также защитит от кашля и сухости кожи, да и просто взбодрит. Так, что новинку в мире кондиционирования компании Daikin обязательно оценят метеочувствительные пользователи.
Центральная интеллектуальная система кондиционирования Hi-VRV фирмы Daikin достаточно легко подстроится под любой дом. Программа учтет даже свойства и тип материалов, из которых сделаны стены и окна, различные конструкции в помещении. Значение здесь может иметь также окрас, обшивка и штукатурка. Это только малая часть в массе расчетных параметров, позволяющих «умной» системе кондиционирования определить идеальную температуру и влажность для каждого конкретного здания.
Таким же образом тепловую нагрузку можно учесть для конкретного времени суток. Днем, например, людей в помещении может быть меньше или больше, чем вечером. Центральная интеллектуальная система кондиционирования Hi-VRV фирмы Daikin обязательно возьмет это в расчет. К чему такие тонкости? Дело в том, что система обеспечивает не только комфорт, но и экономию энергии, что немаловажно в современных условиях.
В автоматическом режиме климатическая система выберет наиболее оптимальное соотношение температуры и влажности воздуха в помещении, учитывая при этом температуру и влажность за окном. Подача воздуха такой сбалансированной температуры и влажности снизит тепловую нагрузку, которую испытывает система кондиционирования, сразу на пару градусов. Это возможность позволяет центральной интеллектуальной системе кондиционирования Hi-VRV фирмы Daikin сэкономить энергию, не понижая температуру дополнительно. В противном случае каждый холодный градус обойдется на 10% дороже.
Современная система кондиционирования Hi-VRV корпорации DAIKIN не только обеспечивает нагрев или охлаждение воздуха, но и отличается легкостью проектирования и монтажа, простотой управления.
Если вы ставите экономию денежных средств во главу угла, вам следует шагать в ногу с прогрессом. Сделав выбор в пользу техники корпорации Daikin однажды, вы ни на минуту не пожалеете. Вложенные средства в систему кондиционирования Hi-VRV для «умного дома», окупятся очень быстро.
 |

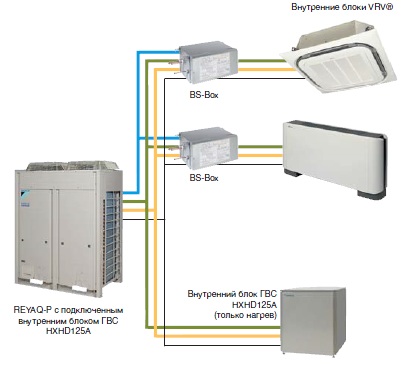

Компания Daikin постоянно совершенствует VRV системы и расширяет области их применения. Разработав и реализовав систему рекуперации тепла в мультизональном кондиционере, еще больше повысить энергоэффективность системы кондиционирования. Принцип действия рекуперации очень прост, теплоизбытки отведенные системой не выбрасываются наружу, как это происходит в обычной системе а направляются в те места где это необходимо. Впервые данная возможность была реализована в трех-трубной системе которая начала производиться в 2008 году, данное технологическое решение позволяла использовать внутренние блоки одной системы одновременно в режиме охлаждения и обогрева. Так например тепло отведенное от аппаратной или серверной направлялось для обогрева бытовых помещений. Дальнейшее развитие данного направления было реализовано в комбинированных системах которые появились в 2011 году, в них тепло отведенное из помещений направляется для подогрева бытовой и технологической воды. Таким образом VRV система охлаждая воздух помещений, подогревает воду для горячего водоснабжения, и отопления.
|
Для облегчения работы проектировщиков и минимизации технологических ошибок на стадии проектирования, компанией Daikin, было разработано программное обеспечение, позволяющее автоматизировать процесс подбора оборудования и расчета системы VRV. Программа VRV Xpress Selection позволяет быстро подобрать оборудование и аксессуары для VRV системы. Рассчитывает холдо и теплопроизводитлеьность с учетом заданных температур и потерь по длине трассы. Определяет количество хладагента необходимого для дозаправки системы. Позволяет выводить данные в формате MS Word, Excel и AutoCAD. Для программы постоянно выходят обновления и это позволяет производить подбор с учетом последних новинок. Также компания Daikin выпустила программу VRV PRO которая позволяет автоматизировать подбор оборудования, рефнетов трубопроводов, проверить правильность комплектации системы, совместимости оборудования. Программа обеспечивает расчет теплопоступлений, определяет параметры микроклимата. В данной программе также реализована функция обновления, через сайт компании.
|
 |
Основные характеристики системы VRVIII и её достоинства:
• 7 модулей наружного блока производительностью 14, 22.5, 28, 33.5, 40, 45 и 53.2 кВт (5, 8, 10, 12, 14, 16 и 18 HP) для систем охлаждение / нагрев и для систем только охлаждение.
• 5 наружных блоков REYQ производительностью 22.4, 28, 33.5, 40 и 45 кВт (8, 10, 12, 14, 16 HP), системы большей производительности 18-48HP набираются из наружных блоков-модулей REMQ (8, 10, 12, 14, 16 HP).
• Диапазон выбора максимальной производительности системы – от 14 до 160 кВт с шагом 6 кВт (охлаждение / нагрев), от 14 до 53,2 кВт (только охлаждение), от 22,4 до 135 кВт (с рекуперацией тепла).
• Объединение модулей в системе охлаждение / нагрев по одному из двух критериев – минимально занимаемой площади или максимальной энергоэффективности.
• Максимальное количество внутренних блоков в одной системе – 64 (при трёх модулях), 26 (при одном модуле системы с рекуперацией тепла), 29 (при одном модуле системы только охлаждение и охлаждение / нагрев).
• Максимальное удаление внутреннего блока относительно наружного – 165 м (эквивалентное – 190 м), а перепад между ними увеличен до 90 м при использовании редуктора EKLD90P.
• Высокая энергоэффективность как в режиме охлаждения, так и нагрева. Например, для модуля производительностью 28 кВт коэффициент EER = 3,8 и COP = 4,1 при полной нагрузке, а при частичной – ещё выше.
• Максимальная суммарная производительность внутренних блоков, подключаемых к наружному блоку, – 200 % (при одном модуле), 160 % (при двух модулях) и 130 % (при трёх модулях).
• Автоматическая дозаправка системы хладагентом с автоматическим определением количества заправляемого хладагента.
• Нижний предел атмосферной температуры при работе в режиме нагрева –25 °С (Система VRVIII для холодных регионов).
• Повышенная надёжность системы:
- работоспособность сохраняется даже в том случае, если один из компрессоров вышел из строя;
- автоматический перезапуск системы при временном нарушении электропитания;
- возможность ограничения потребляемой мощности для обеспечения работоспособности системы в условиях недостатка электроэнергии.
• Невысокий уровень шума наружных блоков (от 54 дБА) при обычной эксплуатации с возможностью его снижения на 9 дБ в ночной период при одновременном снижении энергопотребления системой.
• Статический напор вентилятора наружного блока (78 Па) позволяет осуществлять выброс теплого воздуха по воздуховоду при размещении наружного блока в машинном зале.
• Kомбинация до 3-х модулей может быть любой (за исключением модуля 14 кВт).
• Не требуется специальный фундамент: мощная рама позволяет устанавливать наружный блок на 4 опоры по углам.
• Для всех систем, кроме мини VRV-S, длины ветвей от первого рефнета могут быть увеличены до 90 м при соблюдении следующих условий:
а) разность между наиболее длинной и наиболее короткой трассами не превышает 40 м;
б) диаметры трубопроводов между рефнетами увеличиваются до следующего размера;
в) длина трассы от любого из рефнетов до подключенного к нему внутреннего блока не превышает 40 м.
• Общая длина трубопровода может достигать 1 000 м.
• Самая современная система управления и мониторинга, обеспечивающая не только индикацию значения любого параметра, но и автоматизацию выполнения большинства функций, переходов от одной из них к другой, а также возможность интеграции в BMS.
• Kомплексное решение кондиционирования и вентиляции возможно путём объединения с традиционной системой вентиляции или с приточно вытяжной вентиляцией HRV.
