Диффузор TSF 315 - перфорированный вытяжной диффузор для потолочного монтажа. Воздухораспределительная камера PER или ирисовый клапан SPI применяются для регулирования воздушного потока.°С.
TSF 315 состоит из перфорированной лицевой панели и стального корпуса. Корпус оснащен соединительным патрубком с резиновым уплотнением. TSF 315 покрыт белой порошковой краской (RAL 9010-80). Лицевая панель снимается, обеспечивая простой доступ к воздуховоду.
Для монтажа диффузора снимите лицевую панель. Закрепите диффузор заклепками и установите лицевую панель в исходное положение. При подсоединении к воздухораспределительной камере PER длина прямого воздуховода до камеры должна составлять 4 диаметра воздуховода. TSF 315 устанавливается без монтажной пластины.
A
B
C
D
E
F
G
H
J
øK
M
D1
D2
□L*
565
450
300
54
330
249
399
7,4
595
314
33
249
317
563
□L* - размер монтажного отверстия

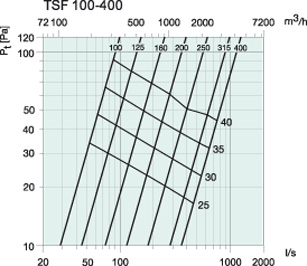

На графиках показаны расход воздуха (м³/ч и л/с), общее давление (Па) и уровень звукового давления (дБ(А)).
