Код товара: 0300094
230 B/50/60Гц, ~1Ф, 68,7 Вт, 0,536 A, 374 м3/ч, 3339 мин -1, t°max 60 °C, 41,1 дБ(А), 13,2 кг., IP 44
 |
|
Вентилятор KVKE 125 EC: EC-технология - это интеллектуальная технология, использующая интегральную электронную систему управления, позволяющую убедиться что двигатель всегда работает с оптимальной нагрузкой. В сравнении с AC двигателями, эффективность использования энергии в EC-двигателях гораздо выше. Преимущество вентилятора KVKE 125 EC в экономичном энергопотреблении и простоте управления. Встроенная электронная система управления может изменять скорость для точного соответствия требованиям по расходу воздуха и работать с высоким уровнем эффективности. Для одинаковых расходов воздуха EC-вентиляторы потребляют существенно меньшее количество энергии, чем вентиляторы с АС двигателями. Другой особенностью EC-двигателей является их потенциал энергосбережения, не только при полной, но и особенно при частичной нагрузке. В таких режимах работы потери эффективности намного меньше, чем у асинхронных двигателей аналогичной мощности. Сниженное энергопотребление гарантирует снижение экплуатационных расходов.
Конструкция: KVKE 125 EC - центробежный вентилятор одностороннего всасывания в шумоизолированном корпусе. Корпус вентилятора KVKE 125 EC изготовлен из оцинкованной листовой стали с 50 мм слоем термической и акустической изоляции из минеральной ваты. Внутренние поверхности защищены перфорированной оцинкованной стальной пластиной.
Двигатель: KVKE 125 EC оснащен EC-двигатели с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель с рабочим колесом установлен на откидной крышке, что значительно упрощает его обслуживание. Откидная крышка легко снимается, если вытащить стержень, на котором крепятся петли. Для тепловой защиты двигатель снабжен встроенными термоконтактами с автоматическим перезапуском.
Регулирование скорости: Вентилятор KVKE 125 EC поставляется с подключенным потенциометром 0-10В. Потенциометр имеет заводскую установку на уровне 6-10В, которая может быть изменена по необходимости.
Подключение: На корпусе KVKE 125 EC имеется соединительная коробка для подключения питания. Для безопасности осмотра и обслуживания, двигатель имеет кабель с вилкой, которая подключается к этой соединительной коробке.
Монтаж: Вентилятор KVKE 125 EC устанавливается под любым углом относительно оси вентилятора, могут устанавливаться в подвесном потолке и легко подсоединяться к спиральнонавивным воздуховодам при помощи быстроразъемных хомутов FK. Быстроразъемные хомуты FK (дополнительная принадлежность) обеспечат простоту установки и предотвратят рапространение вибрации на воздуховоды. |
| Напряжение В |
230 |
| Фазность |
1 |
| Потребляемая мощность Вт |
68,7 |
| Ток А |
0,536 |
| Макс. расход воздуха м3/ч |
374 |
| Частота вращения мин-1 |
3339 |
| Макс. температура перемещаемого воздуха °C |
60 |
| - при регулировании |
60 |

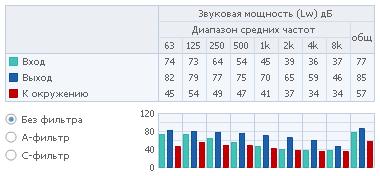

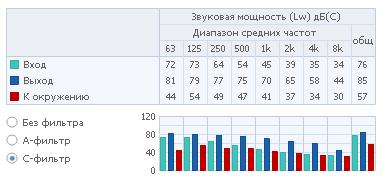

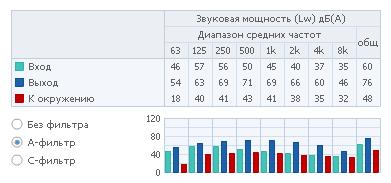

| Уровень звукового давления на раст. 3 м дБ(А) |
41,1 |
| Вес |
13,2 |
| Класс изоляции двигателя |
В |
| Класс защиты электродвигателя |
IP 44 |
|
 |
| |
| A |
B |
C |
D |
E |
(F) |
G |
H |
| 125 |
433 |
479 |
125 |
128,5 |
442 |
246 |
470 |
|
|
| Схема подключения |
|
| |
Кабель питания |
|
Встроенный потенциометр, по умолчанию |
 |
|
|
A Белый
B Синий
C Желтый
D Красный
|
|
 |

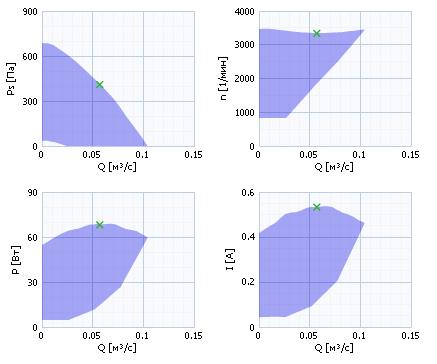

Условие испытаний qv = 0,057 м3/с, Ps = 410 Па |
|
|
|
