Код товара: 0300102
230 B/50Гц, ~1Ф, 294 Вт, 1,48 A, 1454 м3/ч, 676 мин -1, t°max 70 °C, 48,8 дБ(А), 20,0 кг., IP 54
 |
|
Вентилятор KE50-30-6: применяется для приточно-вытяжных систем вентиляции с воздухоотводами прямоугольного сечения, когда пространство для монтажа ограничено.
Конструкция: Корпус изготовлен из оцинкованной листовой стали. Двигатель с рабочим колесом расположен на откидной крышке, что значительно облегчает его обслуживание.
Двигатель: KE 50-30-6 оснащен двигателем с внешним ротором и рабочими колесами с загнутыми вперед лопатками. Для тепловой защиты электродвигателей в обмотки встроены термоконтакты с выводами для подключения внешнего устройства защиты двигателя.
Регулирование скорости: Скорость 1-фазного вентилятора можно регулировать с помощью бесступенчатого тиристора и 5-ти ступенчатого транформатора.
Монтаж: Осуществляется под любым углом относительно оси вентилятора. Вентилятор KE 50-30-6 легко соединяются c воздухоотводами при помощи гибких вставок DS. |
| Напряжение В |
230 |
| Фазность |
1 |
| Потребляемая мощность Вт |
294 |
| Ток А |
1,48 |

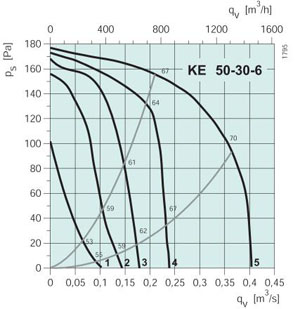

| Макс. расход воздуха м3/ч |
1454 |
| Частота вращения мин-1 |
676 |
| Макс. температура перемещаемого воздуха °C |
70 |
| - при регулировании |
70 |

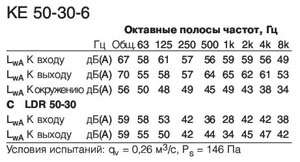

| Уровень звукового давления на раст. 3 м дБ(А) |
48,8 |
| Вес |
20 |
| Класс изоляции двигателя |
F |
| Класс защиты электродвигателя |
IP 54 |
|
 |
| A |
с/сB |
C |
D |
E |
с/сF |
G |
H |
J |
| 340 |
320 |
298 |
562 |
498 |
520 |
540 |
32 |
695 |
|
|
| Схема подключения |
 |
|
|
|
|
