Код товара: 0300188
400 B/50Гц, ~3Ф, 370 Вт, 1,39 A, 2200 м3/ч, 7,8 м/с, 1360 мин -1, t°max 120 °C, 36/28 дБ(А), 75,0 кг., IP 54
 |
|
Вентилятор KBR315DV: предназначен для вытяжной вентиляции с высокими температурами перемещаемой среды (до 120 °C), например, для кухонь ресторанов и др., для удаления газов при сварных работах, для вентиляции промышленных хлебопекарных печей и т.д.
Конструкция: Корпус KBR 315DV выполнен из оцинкованной листовой стали и изолирован слоем минеральной ваты толщиной 50 мм. Имеется откидная дверца для удобства осмотра и обслуживания. Направление открытия дверцы можно менять с левого на правое. Вентилятор KBR 315DV изолирован от корпуса с помощью соединителей, виброгасители встроены в несущую раму.
Двигатель: Используются высоконадежные электродвигатели, соответствующие стандарту IEC, и рабочим колесом с загнутыми назад лопатками из алюминия. Для защиты двигателя от перегрева, двигатели KBR 315DV оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты.

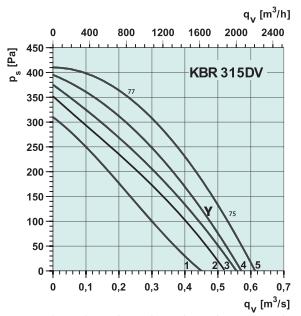

Регулирование скорости: Скорость 3-фазного вентилятора можно регулировать с помощью 5-ти ступенчатого трансформатора и изменением способа подключения «треугольник»/«звезда».
Монтаж: KBR 315DV устанавливается на несущую раму с виброгасителями, настенный монтаж осуществляется при помощи кронштейнов WBK (доп. принадлежность), допускается наружный монтаж при установке защитного кожуха WSD (доп. принад.). |
| Напряжение В |
400 |
| Фазность |
3 |
| Потребляемая мощность Вт |
370 |
| Ток А |
1,39 |
| Макс. расход воздуха м3/ч |
2200 |
| Макс. скорость воздуха на выходе м/с |
7,8 |
| Частота вращения мин-1 |
1360 |
| Макс. температура перемещаемого воздуха °C |
120 |
| - при регулировании |
120 |
| Уровень звукового давления на раст. 4/10 м дБ(А) |
36/28 |
| Вес |
75 |
| Класс изоляции двигателя |
F |
| Класс защиты электродвигателя |
IP 54 |
|
 |
|
A
|
B
|
C |
D |
E |
øG |
H |
I |
J |
L |
| 187,5 |
600 |
339 |
398 |
690 |
315 |
249 |
153,5 |
307 |
800 |
|
|
| Схема подключения |
 |
|
|
|
|
